Müller光纖水聽器

大帶寬無膜水聽器，專為 Pa 至 MPa 范圍內的超聲波傳感而設計

立即咨詢

產品詳情

產品簡介

為了檢測聲波，傳統麥克風使用薄膜或其他移動部件作為傳入聲波和產生的電量之間的中介。對于聲學基于壓電晶體的超聲波傳感器，其方法類似：聲波使晶體發生機械變形。相比之下，光纖水聽器背后的專利理念是利用聲音的??另一個完全不同的屬性：聲音改變光速的事實！在由兩個微型鏡子組成的剛性法布里-珀羅激光干涉儀中，聲壓改變空氣的折射?率。這改變了光波長和光傳輸從而產生相應的電信號。與傳統麥克風相比，光學麥克風是世界上第一個沒有任何移動部件的麥?克風。沒有機械地涉及可移動或物理可變形的部件。因此，傳感器表現出引人注目的頻率帶寬，無機械共振。傳感器原理高????敏感的。事實上，該技術可以檢測到低于?10-14 的折射率變化。這對應于小至?1 μPa 的壓力變化。

主要應用場景

這是一款堅固耐用的大帶寬無膜水聽器。專為?Pa?至?MPa?范圍內的超聲波傳感而設計。?它特別適合醫?療和工業超聲波設備所需的表征。該傳感器采用專利技術，不會受到高壓幅值的損壞。?它以小尺寸提??供卓越的測量帶寬。

技術規格

光纖水聽器技術參數

傳感器參數：

傳感器類型：無膜、光學

頻率范圍：版本 1:50 kHz-10 MHz，版本 2:10 Hz-1 MHz

動態壓力范圍：版本 1:20 mPa-1 mPa，版本 2:1 mPa-10 kPa

自噪聲： 20mPa/1mPa 自噪聲，全帶寬：90Pa

靈敏度： 12 mV/kPa/3.4 mV/Pa

方向性：全向

一般常規參數：

傳感器輸出電壓： ±15 V（高阻抗），±7.5 V（50 歐姆）

傳感器輸出電壓連接器：BNC

傳感器輸出阻抗： 50 歐姆

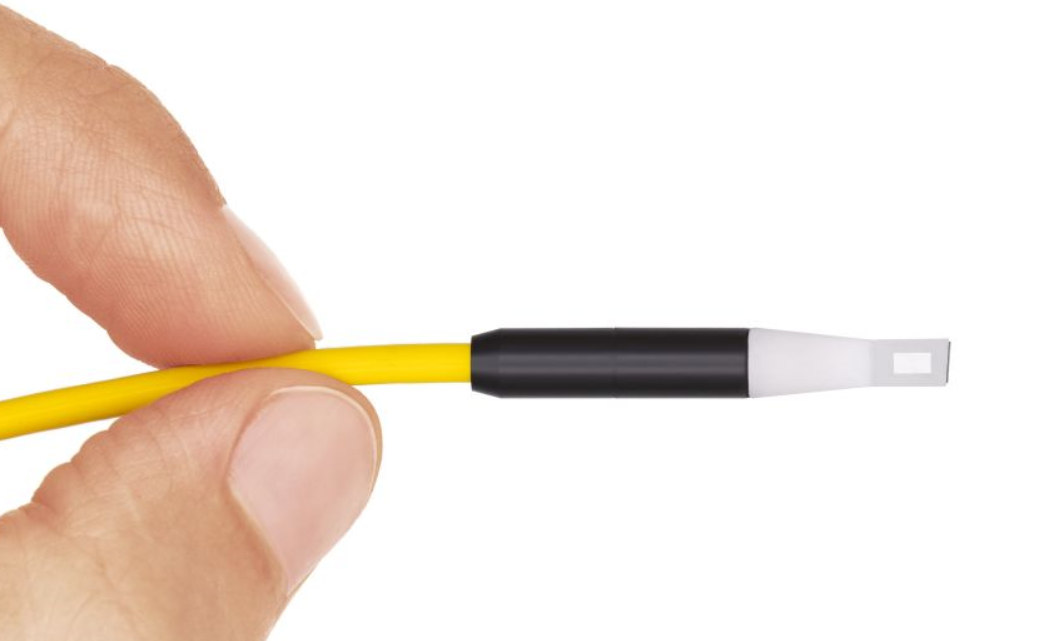

傳感器頭尺寸：直徑 6.5mm；長度：35.4 毫米

傳感器頭重量： 12 克

光纖電纜長度： 5 米（根據要求提供其他）

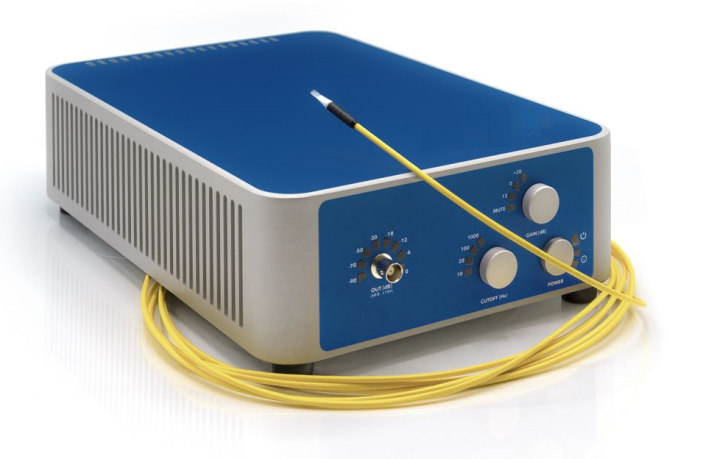

控制單元尺寸： 220 毫米 x330 毫米；高度：95 毫米

控制單元重量： 8 kg

電源（信號調節器）： 120/230 V±5%，50/60 Hz 功耗：<50 W

工作溫度傳感器頭： 5°C 至 100℃/5°C 至 60°C（40℉至 140℉）

工作溫度：控制單元： 0°C 至 50°C（30°F 至 120°F）
