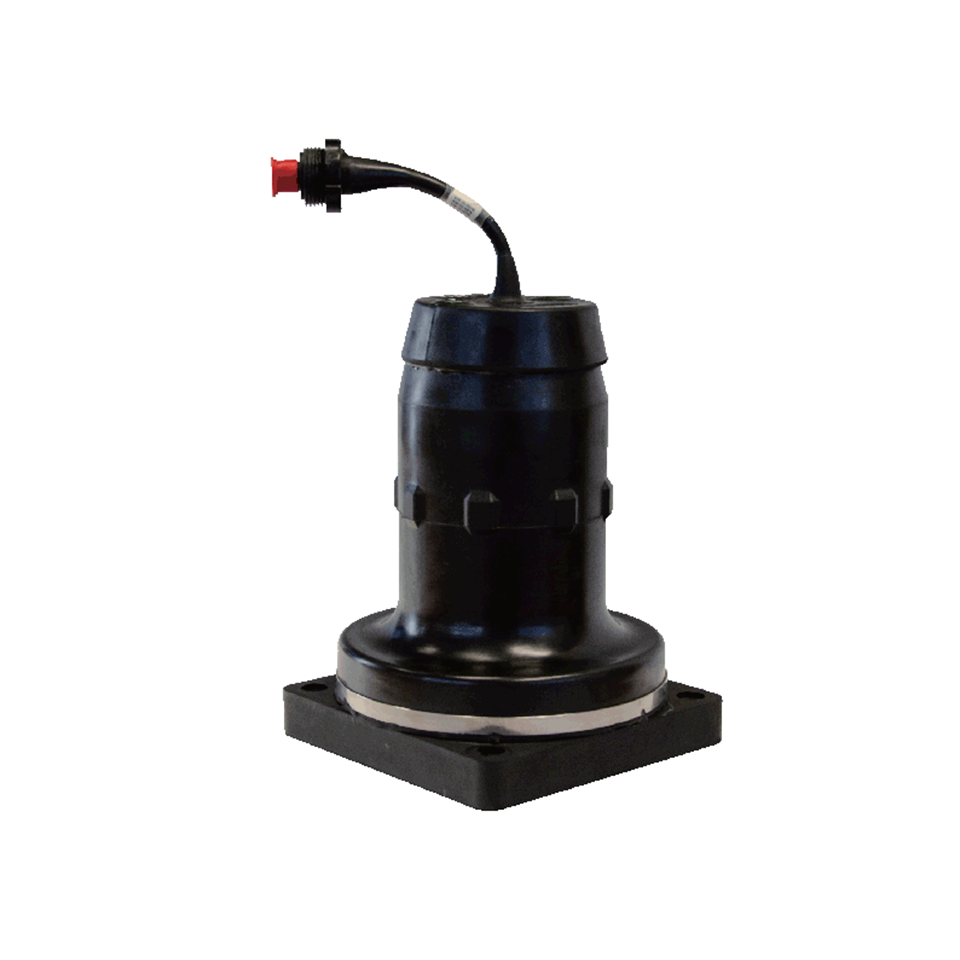

淺地層剖面換能器
SinoTD-3.5淺地層剖面換能器是一款堅固的高功率水下?lián)Q能器。該換能器通過組裝成多元件陣列，提供更大的功率能力并實現所需的波束圖形。SinoTD-3.5的額定連續功率為2000瓦，標稱阻抗為125歐姆，中心頻率為3.5kHz，設計用于在2.5到10 kHz的頻率范圍內工作，非常適合用于海底測繪和淺地層剖面測量應用。
產品詳情
產品簡介
SinoTD-3.5淺地層剖面換能器是一款堅固的高功率水下?lián)Q能器。該換能器通過組裝成多元件陣列，提供更大的功率能力并實現所需的波束圖形。SinoTD-3.5的額定連續功率為2000瓦，標稱阻抗為125歐姆，中心頻率為3.5kHz，設計用于在2.5到10 kHz的頻率范圍內工作，非常適合用于海底測繪和淺地層剖面測量應用。
主要應用場景
產品特點
（1）高功率：最高2000瓦 @ 30%占空比，最高700瓦連續波（CW）
（2）寬帶頻率：2.5至10 kHz；
（3）最大工作深度：3000米；
（4）真正的活塞輻射源：80°圓錐波束角，直徑為1/2波長@4kHz；
（5）模塊化設計:配有減震裝置，易于組裝成陣列；
應用領域
（1）海底測繪；
（2）淺地層剖面測量；
技術規格
|
序號 |
參數 |
性能 |
|
1.? |
中心頻率 |
3.5 kHz |
|
2.? |
波束寬度 |
31°@3dB，45°@6dB |
|
3.? |
自由場接收電壓靈敏度 FFVS |
-174dB??re 1V/μPa |
|
4.? |
脈沖能量 |
2000?W |
|
5.? |
發射源/電壓 |
+156dBa |
|
6.? |
重量 |
12kg |
|
7.? |
電纜 |
9米-標準 |
|
8.? |
阻抗 |
125Ω |
