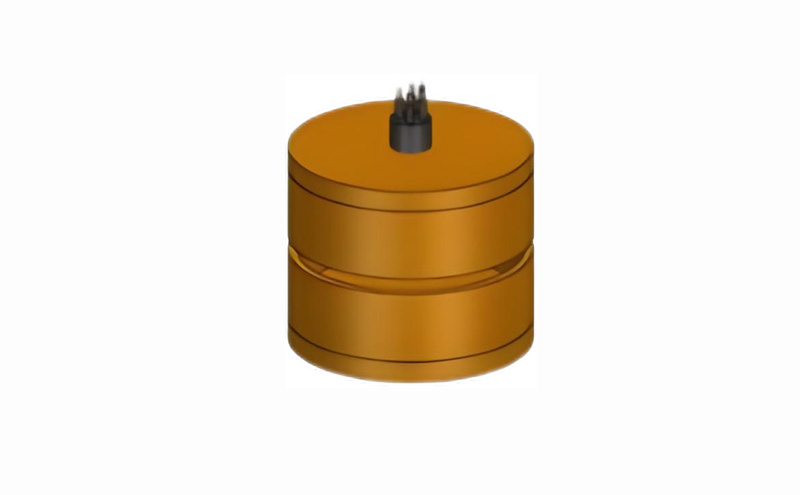

SinoTD7 圓管換能器
換能器配備 5m 微小圓形 3 芯公插頭線纜，另配 50m 微小圓形 3 芯母插頭延 長線纜(線纜不受力)。 換能器水下工作時長為 6 個月(偶爾 8-9 個月)，暫定橡膠材質，聚氨酯灌封備選。
產品詳情
產品簡介
?換能器配備 5m 微小圓形 3 芯公插頭線纜，另配 50m 微小圓形 3 芯母插頭延 長線纜(線纜不受力)。 換能器水下工作時長為 6 個月(偶爾 8-9 個月)，暫定橡膠材質，聚氨酯灌封備選。
技術規格
|
工作頻段 |
5kHz-9kHz |
|
發送電壓響應 |
≥138dB@7kHz ???帶內起伏≤±2.5dB |
|
發射聲源級 |
≥195dB@7kHz |
|
接收靈敏度 |
≥-185dB@7kHz ?帶內起伏≤±3dB |
|
水平指向性 |
全向 |
|
垂直指向性(-6dB) |
≥120 ° |
|
耐壓 |
6MP |
?
備注：
1. ??換能器配備 5m 微小圓形 3 芯公插頭線纜，另配 50m 微小圓形 3 芯母插頭延 長線纜(線纜不受力)。
2. ??換能器水下工作時長為 6 個月(偶爾 8-9 個月)，暫定橡膠材質，聚氨酯灌封備 選。
3. ??換能器外部含可拆卸式不銹鋼保護架，底端配備法蘭盤，安裝孔位如下圖所示。
|
|
|
|

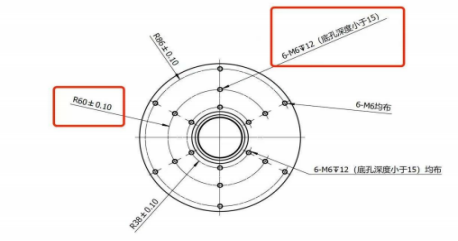

安裝孔位示意圖 |

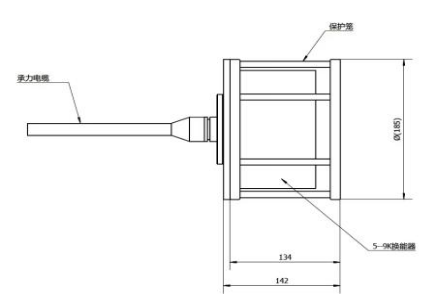

不銹鋼保護架示意圖(圖中尺寸與實物無關) |
?
實物預計尺寸
換能器預計尺寸： Ф190mm×150mm(不含連接器)
|
|
|

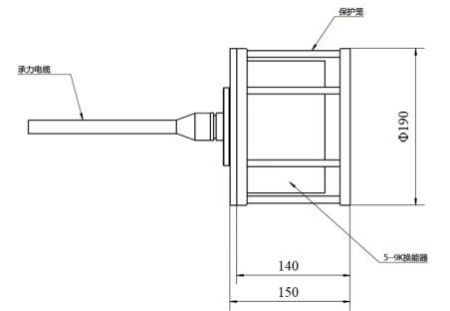

5-9kHz 換能器實物預計尺寸示意 |
測試說明

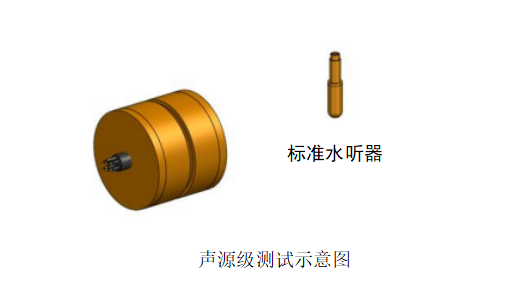

測量聲源級時，換能器與標準水聽器布放方位如下圖所示，聲源級僅測量 7kHz 頻點。
|
|

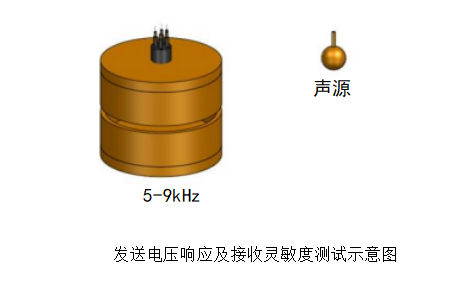

測量發送電壓響應及接收靈敏度時，換能器與聲源布放方位如下圖所示。
|
|

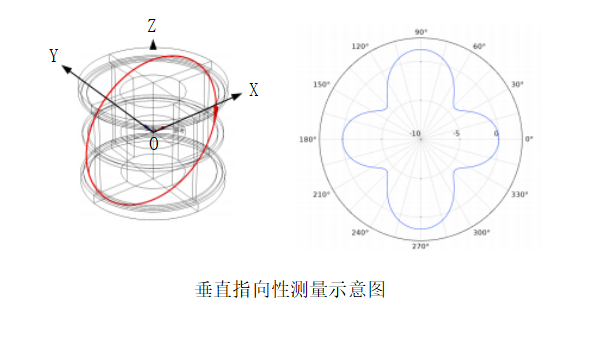

測量垂直指向性時，換能器與聲源布放方位與測量接收靈敏度時一致。換能 器以 xoz 面為旋轉平面，繞 oy 軸旋轉，以ox 方向?yàn)殪`敏度歸一化參考方向。
 |
