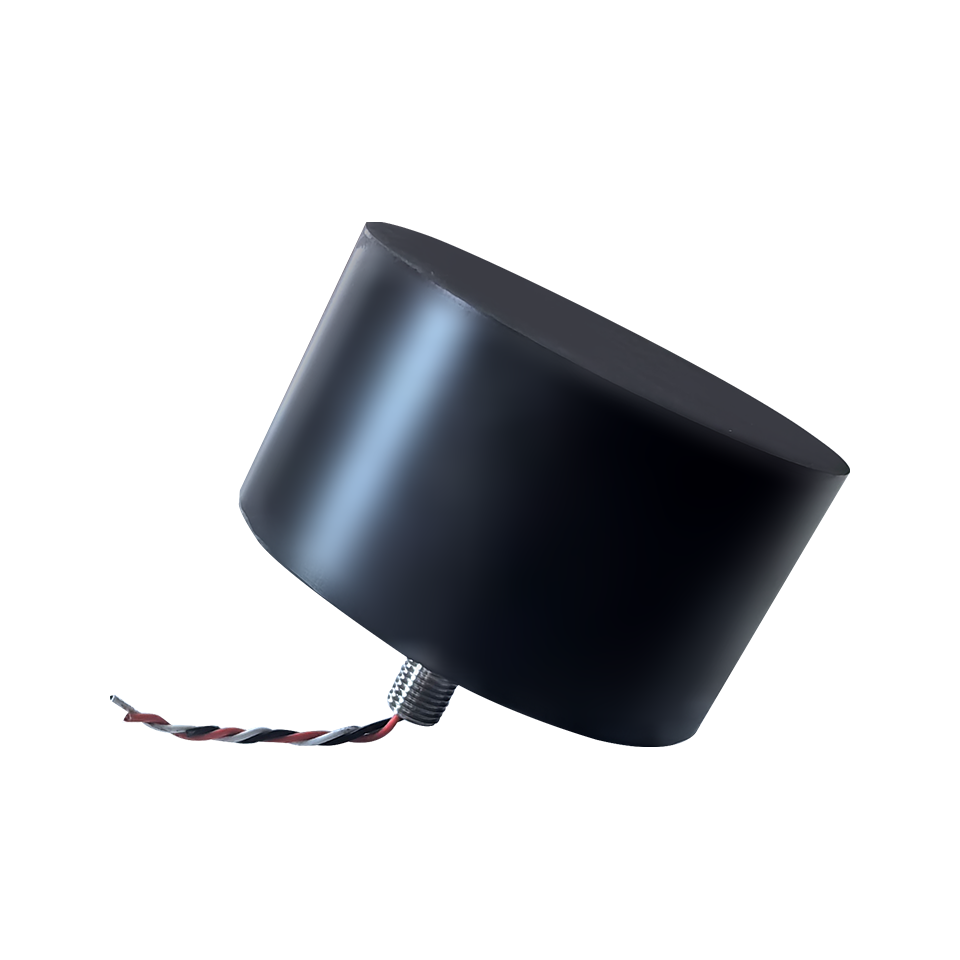

SinoTD-6通訊換能器
SinoTD-6換能器是一款低機械品質因數（Low-Qm）的寬帶高功率通訊換能器,，專為水下模擬和數字通信設計,。該換能器具有環形指向性,，特別適合水平面上的水下語音和消息通道的通信,。其中心頻率為6kHz,，工作頻率范圍寬廣,，支持從中短距離到遠距離的水下通信,，確保信號的穩定傳輸,。
產品詳情
產品簡介
SinoTD-6換能器是一款低機械品質因數（Low-Qm）的寬帶高功率通訊換能器,，專為水下模擬和數字通信設計。該換能器具有環形指向性,，特別適合水平面上的水下語音和消息通道的通信,。其中心頻率為6kHz，工作頻率范圍寬廣,，支持從中短距離到遠距離的水下通信,，確保信號的穩定傳輸,。
SinoTD-6 換能器能夠在低頻條件下實現長距離信息傳輸，最多可在10公里范圍內傳遞信息,。其設計不僅適用于水下通信,，還能通過多個換能器組合成線性、平面或曲面陣列,，用于產生更高的聲壓級或?qū)崿F(xiàn)特定的指向性響應,。該換能器還兼具耐用性和低自噪聲設計，適合長期布放在海洋,、河流或湖泊等環境中,，為生物聲學研究、目標探測和聲場生成提供強大支持,。
?
總的來說,，SinoTD-6 換能器憑借其寬帶性能、低機械品質因數和強大的信號傳輸能力,，成為多種水下應用的理想選擇,。
主要應用場景
應用場景
（1）水下通信：SinoTD-6非常適合在中長距離內進行水聲通信，尤其是在6kHz頻段,，該頻率能夠提供適中的穿透力和信號傳播距離,，適合水下平臺、潛水器和固定裝置之間的信號傳輸,。
（2）目標探測與定位：在水下探測和回聲定位應用中,，SinoTD-6能夠提供精確的聲波發射和接收功能，適用于海底目標檢測,、物體定位及水下導航等任務,。
（3）生物聲學研究：SinoTD-6的6kHz頻段適合用于檢測海洋哺乳動物和魚類的聲音及行為研究。它可以用來記錄和分析水下生物發出的低頻聲波,，支持生物聲學分析,。
?
（4）環境噪聲監測：該換能器還適合用于水下噪聲測量和監控，幫助研究人員分析海洋,、河流或湖泊的環境噪聲水平和來源,。
技術規格
|
序號 |
參數 |
性能 |
|
1. |
信號類型 |
脈沖正弦波、線性調頻（Chirp）,、相移鍵控（PSK）,、頻移鍵控（FSK）、脈沖方波,、連續波（CW）等,。 |
|
2. |
諧波頻率 |
Fs=6 kHz |
|
3. |
品質因數 |
Qm=3 |
|
4. |
發射電壓響應(TVR) |
141.5 dB μPa/V@1m |
|
5. |
自由場電壓靈敏度 (FFVS) |
-187.0 dB V/μPa |
|
6. |
波束寬度（-3dB） |
水平 x 垂直 = 全向 x 100° |
|
7. |
方位角 |
fs處為環形波束，在 f≤3kHz處為全向波束 |
|
8. |
導納@fs |
G = 6.0 mS,，B = 8.0 mS |
|
9. |
阻抗匹配 |
定制阻抗匹配器,，用于換能器與功率放大器之間的匹配,。若要將阻抗匹配器集成到換能器中，并指定阻抗值（Ω） |
|
10. |
最大輸入脈沖功率 (MIPP) |
1000W |
|
11. |
最大脈沖寬度 (MPW @ MIPP) |
800s |
|
12. |
最大連續輸入功率 (MCIP) |
400W |
|
13. |
工作水深 |
300米 |
|
14. |
尺寸 |
Φ141 x 115mm |
|
15. |
重量 |
≥ 3.0 kg,，包含10米電纜,。實際重量取決于安裝部件、電纜類型和長度 |
|
16. |
工作溫度 |
-10°C 至 +60°C |
|
17. |
儲存溫度 |
-20°C 至 +60°C |
