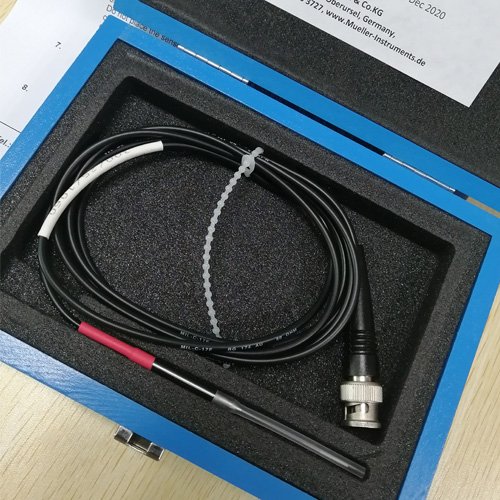

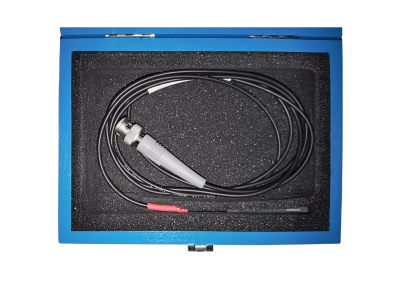

PVDF針式水聽器
這種基于 pvdf 的特殊微量計設計用于高能超聲波測量以及記錄水中高達幾千巴的沖擊波,。水聽器具有半球形頭、小靈敏度直徑 （< 0.5 mm） 和約 50 ns 的極短上升時間,，是超聲換能器或腎結石碎石機等焦點區域分布測量的理想設備,。其他應用包括激光產生的沖擊波,、空化效應或醫學和軍事研究中的應用。
產品詳情
產品簡介
這種基于?pvdf?的特殊微量計設計用于高能超聲波測量以及記錄水中高達幾千巴的沖擊波,。水聽器具有半球形頭,、小靈敏度直徑 （< 0.5 mm） 和約?50 ns?的極短上升時間，是超聲換能器或腎結石碎石機等焦點區域分布測量的理想設備,。其他應用包括激光產生的沖擊波,、空化效應或醫學和軍事研究中的應用。
直到今天,，該探頭仍然是水沖擊波壓力測量的黃金標準,。這些年來，Müller-Platte針式探頭在全球多次實驗中證明了其可靠性和耐用性,，特別是在非常短的沖擊波壓力下,。
?
為了記錄信號，我們建議直接連接到記錄儀的?1 MOhm?輸入,。對于非常小的壓力,、相當長的信號持續時間和超過?3 m?的電纜,，我們提供特殊的高帶寬電荷放大器?MCPA 10，其電纜長度可達?150 m,。?
?
技術參數
壓力量程：-100 - 1500 bar,；
感應部件：壓電PVDF
上升時間：50ns
靈敏度半徑：<< 0.5 mm
靈敏度:?大約為?0.3 pC/bar或1 mV/bar（含兩米電纜）?incl. 2 m cable
頻帶寬度: 0.3 – 11 MHz ± 3.0 dB
溫度范圍:?不大于60°C

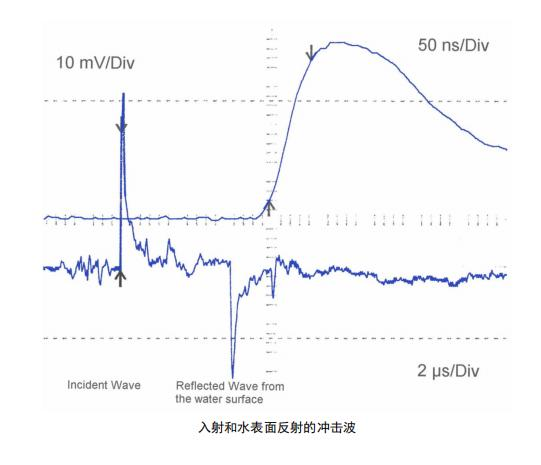

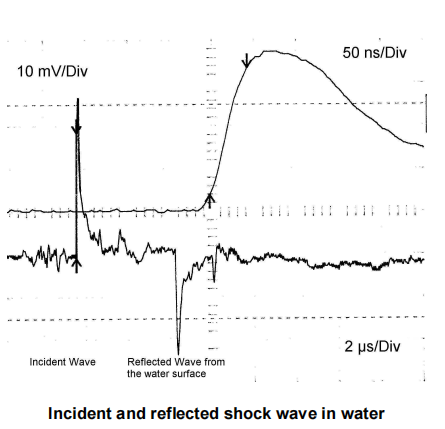

校正：沖擊波水中校正可達20Bar下進行（可驗證到320Bar靈敏度為常熟），可對入射沖擊波進行校正

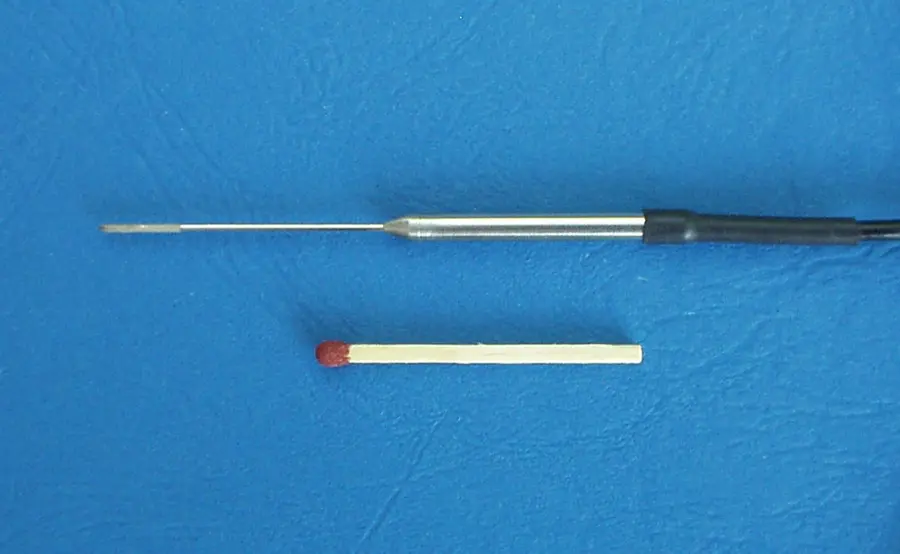

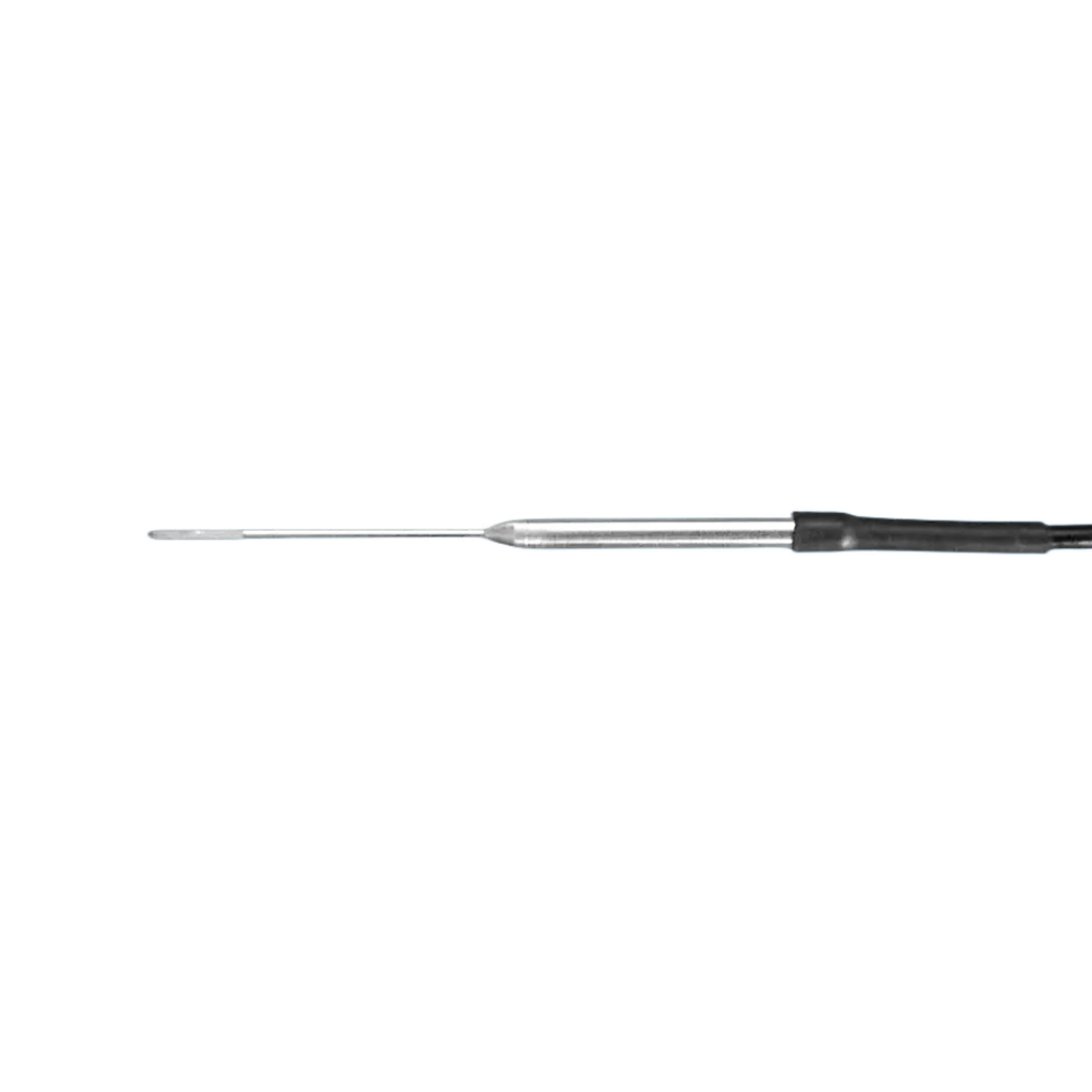

管直徑：尖端1.2 mm,，固定部分4.0 mm,，不銹鋼
電纜：2m同軸電纜；如果連接時間較長,，請使用配套充電放大器
連接: BNC接頭
主要應用場景
技術參數
壓力量程：-100 - 1500 bar,；
感應部件：壓電PVDF
上升時間：50ns
靈敏度半徑：<< 0.5 mm
靈敏度:?大約為?0.3 pC/bar或1 mV/bar（含兩米電纜）?incl. 2 m cable
頻帶寬度: 0.3 – 11 MHz ± 3.0 dB
溫度范圍:?不大于60°C
校正：沖擊波水中校正可達20Bar下進行（可驗證到320Bar靈敏度為常熟），可對入射沖擊波進行校正
管直徑：尖端1.2 mm,，固定部分4.0 mm,，不銹鋼
電纜：2m同軸電纜；如果連接時間較長,，請使用配套充電放大器
連接: BNC接頭
技術規格
技術參數
壓力量程：-100 - 1500 bar,；
感應部件：壓電PVDF
上升時間：50ns
靈敏度半徑：<< 0.5 mm
靈敏度:?大約為?0.3 pC/bar或1 mV/bar（含兩米電纜）?incl. 2 m cable
頻帶寬度: 0.3 – 11 MHz ± 3.0 dB
溫度范圍:?不大于60°C
校正：沖擊波水中校正可達20Bar下進行（可驗證到320Bar靈敏度為常熟），可對入射沖擊波進行校正
管直徑：尖端1.2 mm,，固定部分4.0 mm,，不銹鋼
電纜：2m同軸電纜；如果連接時間較長,，請使用配套充電放大器
連接: BNC接頭
